BOILER & PEMANAS FLUIDA TERMIS
1. PENDAHULUAN
Bagian ini menjelaskan secara singkat tentang Boiler dan berbagai alat pembantunya dalam Ruang Boiler.
Boiler adalah bejana tertutup dimana panas pembakaran dialirkan ke air sampai terbentuk air panas atau steam. Air panas atau steam pada tekanan tertentu kemudian digunakan untuk mengalirkan panas ke suatu proses. Air adalah media yang berguna dan murah untuk mengalirkan panas ke suatu proses. Jika air dididihkan sampai menjadi steam, volumnya akan meningkat sekitar 1.600 kali, menghasilkan tenaga yang menyerupai bubuk mesiu yang mudah meledak, sehingga boiler merupakan peralatan yang harus dikelola dan dijaga dengan
sangat baik. Sistem boiler terdiri dari: sistem air umpan, sistem steam dan sistem bahan bakar. Sistem air umpan menyediakan air untuk boiler secara otomatis sesuai dengan kebutuhan steam.
Berbagai kran disediakan untuk keperluan perawatan dan perbaikan. Sistem steam mengumpulkan dan mengontrol produksi steam dalam boiler. Steam dialirkan melalui sistem pemipaan ke titik pengguna. Pada keseluruhan sistem, tekanan steam diatur menggunakan kran dan dipantau dengan alat pemantau tekanan. Sistem bahan bakar adalah semua peralatan yang digunakan untuk menyediakan bahan bakar untuk menghasilkan panas yang
dibutuhkan. Peralatan yang diperlukan pada sistem bahan bakar tergantung pada jenis bahan
bakar yang digunakan pada sistem.
Air yang disuplai ke boiler untuk dirubah menjadi steam disebut air umpan. Dua sumber air
umpan adalah: (1) Kondensat atau steam yang mengembun yang kembali dari proses dan (2)
Air makeup (air baku yang sudah diolah) yang harus diumpankan dari lua r ruang boiler dan
plant proses. Untuk mendapatkan efisiensi boiler yang lebih tinggi, digunakan economizer
untuk memanaskan awal air umpan menggunakan limbah panas pada gas buang.

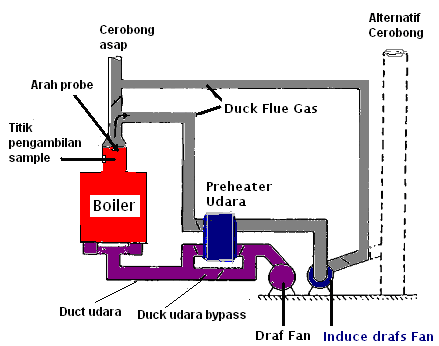

Gambar 1. Diagram skematis Ruang Boiler
2. JENIS BOILER
Bagian ini menerangkan tentang berbagi jenis boiler: Fire tube boiler, Water tube boiler,
Paket boiler, Fluidized bed combustion boiler, Atmospheric fluidized bed combustion boiler,
Pressurized fluidized bed combustion boiler, Circulating fluidized bed combustion boiler,
Stoker fired boiler, Pulverized fuel boiler, Boiler pemanas limbah (Waste heat boiler) dan
and Pemanas fluida termis.
2.1 Fire Tube Boiler
Pada fire tube boiler, gas panas melewati pipa-pipa dan air umpan boiler ada didalam shell untuk dirubah menjadi steam. Fire tube boilers biasanya digunakan untuk kapasitas steam yang relative kecil dengan tekanan steam rendah sampai sedang. Sebagai pedoman, fire tube boilers kompetitif untuk kecepatan steam sampai 12.000 kg/jam dengan tekanan sampai 18 kg/cm2. Fire tube boilers dapat menggunakan bahan bakar minyak bakar, gas atau bahan bakar padat dalam operasinya. Untuk alasan ekonomis, sebagian besar fire tube boilers dikonstruksi sebagai “paket” boiler (dirakit oleh pabrik) untuk semua bahan bakar.

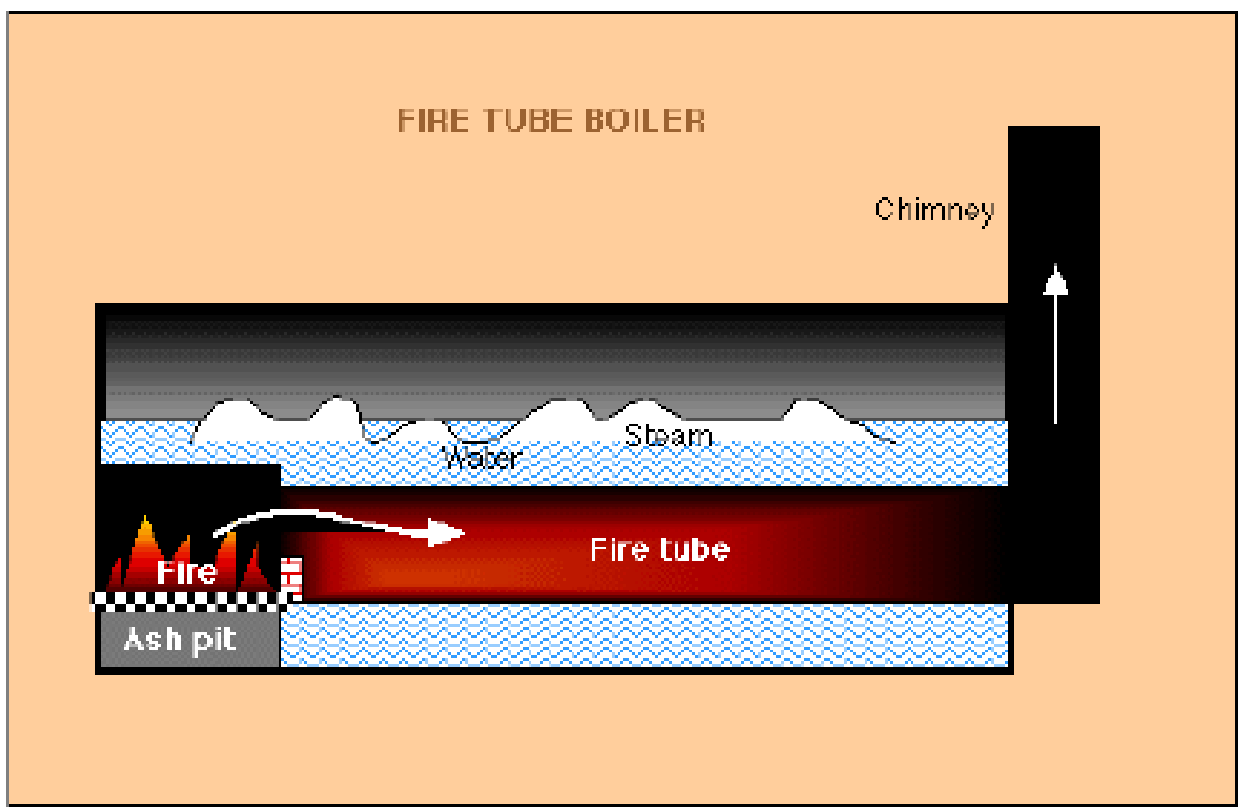

Gambar 2 Fire Tube Boiler
2.2 Water Tube Boiler
Pada water tube boiler, air umpan boiler mengalir melalui pipa-pipa masuk kedalam drum. Air yang tersirkulasi dipanaskan oleh gas pembakar membentuk steam pada daerah uap dalam drum. Boiler ini dipilih jika kebutuhan steam dan tekanan steam sangat tinggi seperti pada kasus boiler untuk pembangkit tenaga. Water tube boiler yang sangat modern dirancang dengan kapasitas steam antara 4.500 – 12.000 kg/jam, dengan tekanan sangat tinggi. Banyak water tube boilers yang dikonstruksi secara paket jika digunakan bahan bakar minyak bakar dan gas. Untuk water tube yang menggunakan bahan bakar padat, tidak umum dirancang secara paket.
Karakteristik water tube boilers sebagai berikut:
▪ Forced, induced dan balanced draft membantu untuk meningkatkan efisiensi pembakaran
▪ Kurang toleran terhadap kualitas air yang dihasilkan dari plant pengolahan air.
▪ Memungkinkan untuk tingkat efisiensi panas yang lebih tinggi.

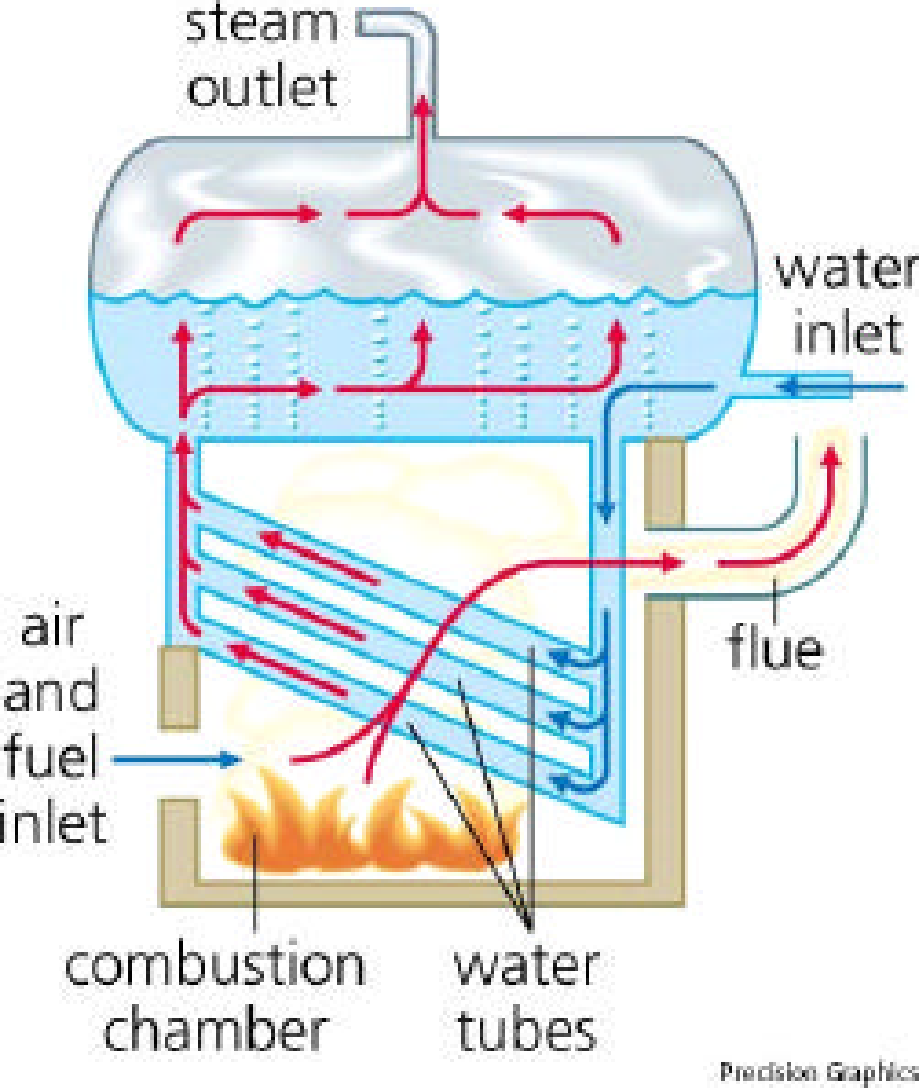

Gambar 3 Diagram Sederhana Water Tube Boiler
2.3 Paket Boiler
Disebut boiler paket sebab sudah tersedia sebagai paket yang lengkap. Pada saat dikirim ke pabrik, hanya memerlukan pipa steam, pipa air, suplai bahan bakar dan sambungan listrik untuk dapat beroperasi. Paket boiler biasanya merupakan tipe shell and tube dengan rancangan fire tube dengan transfer panas baik radiasi maupun konveksi yang tinggi.
Ciri-ciri dari packaged boilers adalah:
▪ Kecilnya ruang pembakaran dan tingginya panas yang dilepas menghasilkan penguapan yang lebih cepat.
▪ Banyaknya jumlah pipa yang berdiameter kecil membuatnya memiliki perpindahan panas konvektif yang baik.
▪ Sistim forced atau induced draft menghasilkan efisiensi pembakaran yang baik.
▪ Sejumlah lintasan/pass menghasilkan perpindahan panas keseluruhan yang lebih baik.
▪ Tingkat efisiensi thermisnya yang lebih tinggi dibandingkan dengan boiler lainnya.
Boiler tersebut dikelompokkan berdasarkan jumlah pass nya – yaitu berapa kali gas pembakaran melintasi boiler. Ruang pembakaran ditempatkan sebagai lintasan pertama setelah itu kemudian satu, dua, atau tiga set pipa api. Boiler yang paling umum dalam kelas ini adalah unit tiga pass/ lintasan dengan dua set fire-tube/ pipa api dan gas buangnya keluar dari belakang boiler.
2.4 Boiler Pembakaran dengan Fluidized Bed (FBC)
Pembakaran dengan fluidized bed (FBC) muncul sebagai alternatif yang memungkinkan dan
memiliki kelebihan yang cukup berarti dibanding sistim pembakaran yang konvensional dan memberikan banyak keuntungan – rancangan boiler yang kompak, fleksibel terhadap bahan bakar, efisiensi pembakaran yang tinggi dan berkurangnya emisi polutan yang merugikan seperti SOx dan NOx. Bahan bakar yang dapat dibakar dalam boiler ini adalah batubara, barang tolakan dari tempat pencucian pakaian, sekam padi, bagas & limbah pertanian lainnya. Boiler fluidized bed memiliki kisaran kapasitas ya ng luas yaitu antara 0.5 T/jam
sampai lebih dari 100 T/jam. Bila udara atau gas yang terdistribusi secara merata dilewatkan keatas melalui bed partikel padat seperti pasir yang disangga oleh saringan halus, partikel tidak akan terganggu pada kecepatan yang rendah. Begitu kecepatan udaranya berangsur-angsur naik, terbentuklah suatu keadaan dimana partikel tersuspensi dalam aliran udara – bed tersebut disebut “terfluidisasikan”.
Dengan kenaikan kecepatan udara selanjutnya, terjadi pembentukan gelembung, turbulensi yang kuat, pencampuran cepat dan pembentukan permukaan bed yang rapat. Bed partikel
padat menampilkan sifat cairan mendidih dan terlihat seperti fluida - “bed gelembung fluida/
bubbling fluidized bed”.
Jika partikel pasir dalam keadaan terfluidisasikan dipanaskan hingga ke suhu nyala batubara,
dan batubara diinjeksikan secara terus menerus ke bed, batubara akan terbakar dengan cepat
dan bed mencapai suhu yang seragam. Pembakaran dengan fluidized bed (FBC) berlangsung
pada suhu sekitar 840OC hingga 950OC. Karena suhu ini jauh berada dibawah suhu fusi abu,
maka pelelehan abu dan permasalahan yang terkait didalamnya dapat dihindari.
Suhu pembakaran yang lebih rendah tercapai disebabkan tingginya koefisien perpindahan panas sebagai akibat pencampuran cepat dalam fluidized bed dan ekstraksi panas yang efektif
dari bed melalui perpindahan panas pada pipa dan dinding bed. Kecepatan gas dicapai diantara kecepatan fluidisasi minimum dan kecepatan masuk partikel. Hal ini menjamin
operasi bed yang stabil dan menghindari terbawanya partikel dalam jalur gas.
Gambar 4. Jenis Paket Boiler 3 Pass, bahan bakar Minyak
2.5 Atmospheric Fluidized Bed Combustion (AFBC) Boiler
Kebanyakan boiler yang beroperasi untuk jenis ini adalah Atmospheric Fluidized Bed
Combustion (AFBC) Boiler. Alat ini hanya berupa shell boiler konvensional biasa yang ditambah dengan sebuah fluidized bed combustor. Sistim seperti telah dipasang digabungkan dengan water tube boiler/ boiler pipa air konvensional.
Batubara dihancurkan menjadi ukuran 1 – 10 mm tergantung pada tingkatan batubara dan
jenis pengumpan udara ke ruang pembakaran. Udara atmosfir, yang bertindak sebagai udara
fluidisasi dan pembakaran, dimasukkan dengan tekanan, setelah diberi pemanasan awal oleh
gas buang bahan bakar. Pipa dalam bed yang membawa air pada umumnya bertindak sebagai
evaporator. Produk gas hasil pembakaran melewati bagian super heater dari boiler lalu
mengalir ke economizer, ke pengumpul debu dan pemanas awal udara sebelum dibuang ke
atmosfir.
2.6 Pressurized Fluidized Bed Combustion (PFBC) Boiler
Pada tipe Pressurized Fluidized bed Combustion (PFBC), sebuah kompresor memasok udara
Forced Draft (FD), dan pembakarnya merupakan tangki bertekanan. Laju panas yang dilepas
dalam bed sebanding dengan tekanan bed sehingga bed yang dalam digunakan untuk
mengekstraksi sejumlah besar panas. Hal ini akan meningkatkan efisiensi pembakaran dan
peyerapan sulfur dioksida dalam bed. Steam dihasilkan didalam dua ikatan pipa, satu di bed
dan satunya lagi berada diatasnya. Gas panas dari cerobong menggerakan turbin gas
pembangkit tenaga. Sistim PFBC dapat digunakan untuk pembangkitan kogenerasi (steam
dan listrik) atau pembangkit tenaga dengan siklus gabungan/ combined cycle. Operasi
combined cycle (turbin gas & turbin uap) meningkatkan efisiensi konversi keseluruhan
sebesar 5 hingga 8 persen.
2.7 Atmospheric Circulating Fluidized Bed Combustion Boilers (CFBC)
Dalam sistim sirkulasi, parameter bed dijaga untuk membentuk padatan melayang dari bed. Padatan diangkat pada fase yang relatif terlarut dalam pengangkat padatan, dan sebuah down-comer dengan sebuah siklon merupakan aliran sirkulasi padatan. Tidak terdapat pipa pembangkit steam yang terletak dalam bed. Pembangkitan dan pemanasan berlebih steam berlangsung di bagian konveksi, dinding air, pada keluaran pengangkat/ riser. Boiler CFBC pada umumnya lebih ekonomis daripada boiler AFBC, untuk penerapannya di industri memerlukan lebih dari 75 – 100 T/jam steam. Untuk unit yang besar, semakin tinggi karakteristik tungku boiler CFBC akan memberikan penggunaan ruang yang semakin baik, partikel bahan bakar lebih besar, waktu tinggal bahan penyerap untuk pembakaran yang efisien dan penangkapan SO2 yang semakin besar pula, dan semakin mudah penerapan teknik pembakaran untuk pengendalian NOx daripada pembangkit steam AFBC.
2.8 Stoker Fired Boilers
Stokers diklasifikasikan menurut metode pengumpanan bahan bakar ke tungku dan oleh jenis
grate nya. Klasifikasi utama nya adalah spreader stoker dan chain-gate atau traveling-gate
stoker.
2.8.1 Spreader stokers
Spreader stokers memanfaatkan kombinasi pembakaran suspensi dan pembakaran grate.
Batubara diumpankan secara kontinyu ke tungku diatas bed pembakaran batubara. Batubara
yang halus dibakar dalam suspensi; partikel yang lebih besar akan jatuh ke grate, dimana batubara ini akan dibakar dalam bed batubara yang tipis dan pembakaran cepat. Metode pembakaran ini memberikan fleksibilitas yang baik terhadap fluktuasi beban, dikarenakan penyalaan hampir terjadi secara cepat bila laju pembakaran meningkat. Karena hal ini, spreader stoker lebih disukai dibanding jenis stoker lainnya dalam berbagai penerapan di industri.
2.8.2 Chain-grate atau traveling-grate stoker
Batubara diumpankan ke ujung grate baja yang bergerak. Ketika grate bergerak sepanjang tungku, batubara terbakar sebelum jatuh pada ujung sebagai abu. Diperlukan tingkat keterampilan tertentu, terutama bila menyetel grate, damper udara dan baffles, untuk menjamin pembakaran yang bersih serta menghasilkan seminimal mungkin jumlah karbon yang tidak terbakar dalam abu. Hopper umpan batubara memanjang di sepanjang seluruh ujung umpan batubara pada tungku. Sebuah grate batubara digunakan untuk mengendalikan kecepatan batubara yang diumpankan ke tungkudengan mengendalikan ketebalan
bed bahan bakar. Ukuran batubara harus seragam sebab bongkahan yang besar tidak akan
terbakar sempurna pada waktu mencapai ujung grate.
bed bahan bakar. Ukuran batubara harus seragam sebab bongkahan yang besar tidak akan
terbakar sempurna pada waktu mencapai ujung grate.
2.9 Pulverized Fuel Boiler
Kebanyakan boiler stasiun pembangkit tenaga yang berbahan bakar batubara menggunakan batubara halus, dan banyak boiler pipa air di industri yang lebih besar juga menggunakan batubara yang halus. Teknologi ini berkembang dengan baik dan diseluruh dunia terdapat ribuan unit dan lebih dari 90 persen kapasitas pembakaran batubara merupakan jenis ini. Untuk batubara jenis bituminous, batubara digiling sampai menjadi bubuk halus, yang berukuran +300 micrometer (μm) kurang dari 2 persen dan yang berukuran dibawah 75 microns sebesar 70-75 persen. Harus diperhatikan bahwa bubuk yang terlalu halus akan memboroskan energi penggilingan.
Sebaliknya, bubuk yang terlalu kasar tidak akan terbakar sempurna pada ruang pembakaran
dan menyebabkan kerugian yang lebih besar karena bahan yang tidak terbakar.
Batubara bubuk dihembuskan dengan sebagian udara pembakaran masuk menuju plant boiler
melalui serangkaian nosel burner. Udara sekunder dan tersier dapat juga ditambahkan. Pembakaran berlangsung pada suhu dari 1300 - 1700 °C, tergantung pada kualitas batubara.
Waktu tinggal partikel dalam boiler biasanya 2 hingga 5 detik, dan partikel harus cukup kecil
untuk pembakaran yang sempurna. Sistim ini memiliki banyak keuntungan seperti kemampuan membakar berbagai kualitas batubara, respon yang cepat terhadap perubahan beban muatan, penggunaan suhu udara pemanas awal yang tinggi dll.
Salah satu sistim yang paling populer untuk pembakaran batubara halus adalah pembakaran tangensial dengan menggunakan empat buah burner dari keempat sudut untuk menciptakan bola api pada pusat tungku.
Gambar 8: Pembakaran tangensial untuk bahan bakar halus
2.10 Boiler Limbah Panas
Dimanapun tersedia limbah panas pada suhu sedang atau tinggi, boiler limbah panas dapat dipasang secara ekonomis. Jika kebutuhan steam lebih dari steam yang dihasilkan menggunakan gas buang panas, dapat digunakan burner tambahan yang menggunakan bahan bakar. Jika steam tidak langsung dapat digunakan, steam dapat dipakai untuk memproduksi daya listrik menggunakan generator turbin uap. Hal ini banyak digunakan dalam pemanfaatan kembali panas dari gas buang dari turbin gas dan mesin diesel.

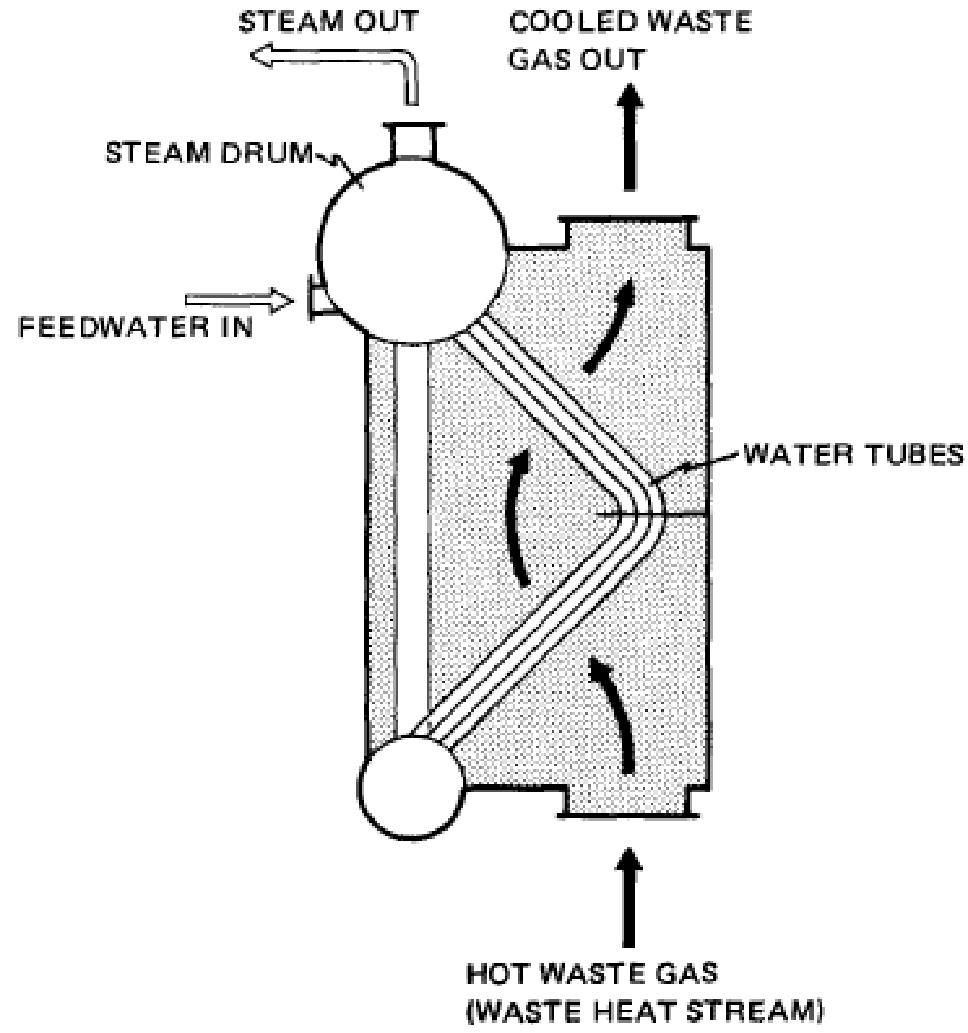

Gambar 9: Skema sederhana Boiler Limbah Panas
kebutuhan steam lebih dari steam yang dihasilkan menggunakan gas buang panas, dapat
digunakan burner tambahan yang menggunakan bahan bakar. Jika steam tidak langsung dapat digunakan, steam dapat dipakai untuk memproduksi daya listrik menggunakan generator turbin uap. Hal ini banyak digunakan dalam pemanfaatan kembali panas dari gas
buang dari turbin gas dan mesin diesel.
